Adaptateur 12V pour Canon 350d !

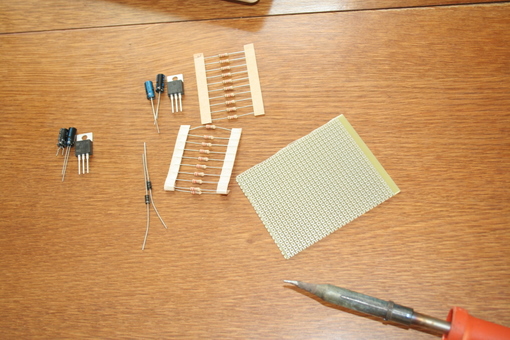

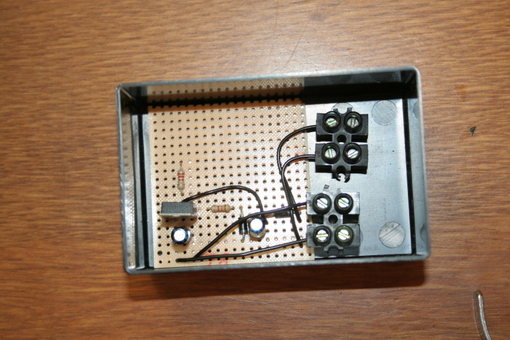

Les batteries des appareils photo numériques résistent souvent mal aux faibles températures rencontrées la nuit lors des observations. Elles se déchargent très vite, nous obligeant à travailler sur deux batteries au minimum et à les recharger en cours de nuit. Une autre solution consiste à s’équiper d’un adaptateur secteur comme le Canon ACK-E (environ 60 € dans le commerce), constitué d’une fausse batterie et d’un transformateur. Cette solution est déjà plus intéressante que la première car elle permet d’oublier complètement les soucis de batterie. Cependant, 60 € pour un tel accessoire, personnellement, cela me paraît abusif ! De plus, en rase campagne, il n’est pas facile de trouver une prise de courant sur laquelle se brancher ! La plupart des montures nous obligent déjà à utiliser une source d’alimentation en 12 V (souvent une batterie de voiture) et il serait intéressant de concevoir un montage électronique permettant d’utiliser cette source et d’abaisser les 12 V à la tension supportée par un APN (environ 8 V dans le cas du 350D) ! C’est exactement ce que permet de faire le montage suivant pour moins de 2 €. Liste des composants (pour faire votre marché) :

• 1 x régulateur de tension LM317
• 1 x condensateur électrochimique 1 µF
• 1 x condensateur électrochimique 10 µF
• 2 x diodes 1N4004
• 1 x résistance 1 200 ohms
• 1 x résistance 220 ohms
• 1 vieille batterie Canon

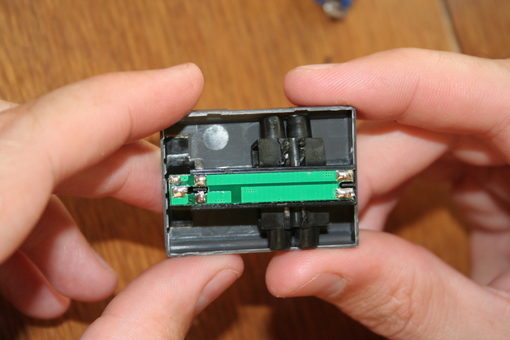

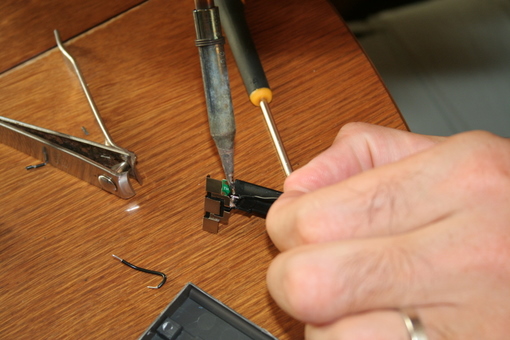

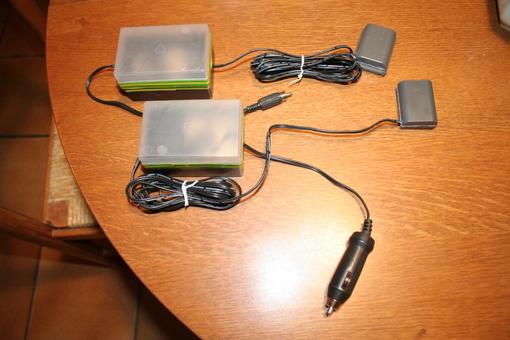

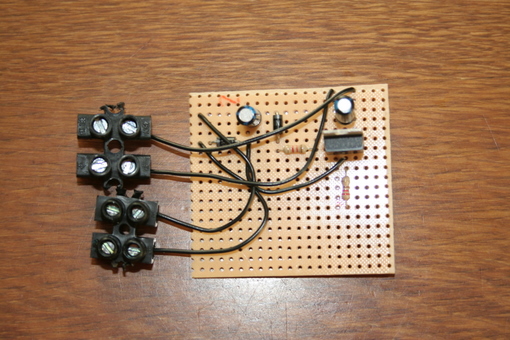

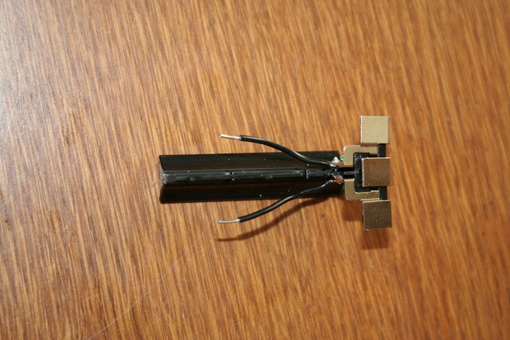

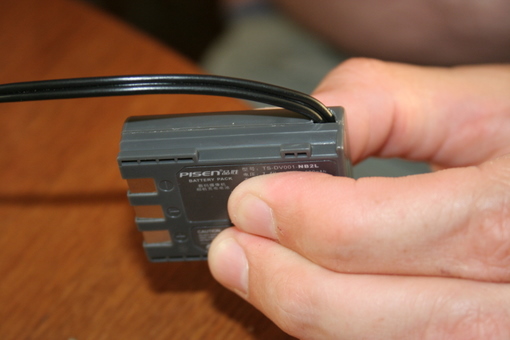

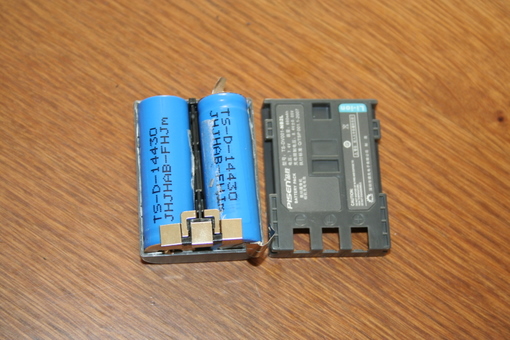

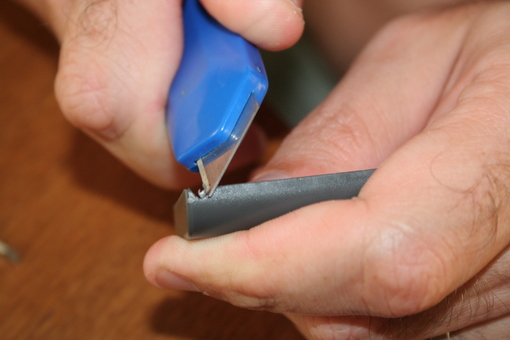

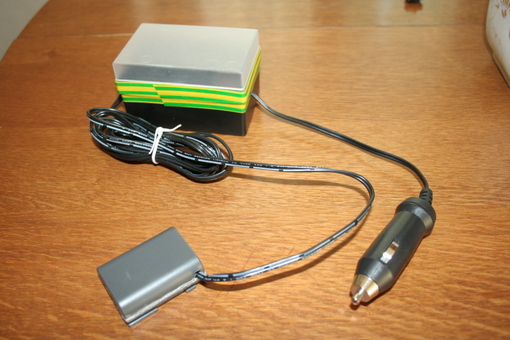

Attention : Ce montage n’est compatible qu’avec les Canon 350D, 300D, 400D, 10D, 20D et 30D. Vérifiez la tension supportée par votre APN avant de le raccorder à ce montage et adaptez-le si nécessaire. Ce montage ne nécessite que très peu de matériel, un peu de temps et un bon fer à souder. Pour raccorder la sortie de ce montage à un APN, il faut récupérer une vieille batterie pour APN (ou en acheter une pas chère, sans marque) puis la démonter à l’aide d’un cutter pour ne conserver que la coque et les contacts (attention à ne pas mettre les batteries en court-circuit si elles sont pleines, elles risqueraient de prendre feu). Une fois les batteries retirées de leur boîtier, il faut souder deux petits fils rigides sur les bases des bornes des contacts. Des « sucres » permettront de raccorder les fils rigides au câble souple reliant le montage électronique décrit précédemment. Faire une encoche avec un cutter dans le capot supérieur de la batterie pour laisser passer le câble souple… Puis refermer l’adaptateur ainsi créé avec de la colle cyanoacrylate (super glue…) Il ne reste plus qu’à brancher une source de 12 V en entrée et vous êtes prêts pour de longues nuits d’astrophoto sans souci !!! Merci à Julio Corredera pour les photos illustrant ce billet.
