Fabriquez votre masque de Hartman

Le masque de Hartman est devenu pour moi un outil indispensable pour la mise au point et la collimation de mon Schmidt-Cassegrain. Ce n’est rien de plus qu’un morceau de carton avec quelques trous, facile à fabriquer et très peu onéreux. Je vous propose ici de fabriquer votre masque de Hartman ! Ce dont vous avez besoin :

• Un morceau de carton légèrement plus grand que l’ouverture de votre télescope
• Un cutter
• Une règle et/ou un mètre de couturière
• Un compas
• Un rapporteur d’angles
• Une paire de ciseaux
• Un crayon

Procédure :

• Mesurez le diamètre interne de votre télescope.
• Avec votre compas, tracez sur le carton un cercle de ce diamètre.
• Mesurez le diamètre du support de miroir secondaire de votre télescope.
• Tracez sur le carton un autre cercle de ce diamètre.
• Maintenant, tracez une ligne allant du centre des cercles jusqu’au bord du plus grand cercle.
• Utilisez le rapporteur d’angles pour tracer une ligne à 120º de la première ligne, également du centre des cercles jusqu’au bord du plus grand cercle.

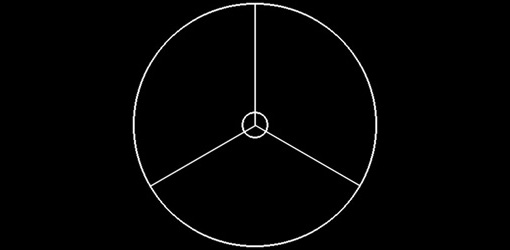

• Répétez l’opération à partir de la nouvelle ligne tracée ; vous devriez obtenir un tracé identique à ceci :

• Sur chaque ligne à 120º, marquez un point à 3 cm du bord du plus grand cercle.

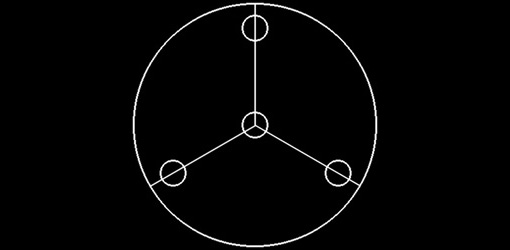

• Utilisez ces trois points comme centres de trois cercles de 2 cm de rayon.

Ça y est, votre disque de Hartman est entièrement tracé. Il ne vous reste plus qu’à découper le grand cercle aux ciseaux et les cercles intérieurs au cutter…
